世平推出基于Intel、NXP、TI的智能家居安防系统网关及Intel温控器解决方案

大联大其旗下世平集团为满足市场对智能家居安防系统网关快速增长的需求，推出基于Intel、NXP和TI的安防网关解决方案，以及Intel的温控器解决方案。

智能家居网关，具备智能家居控制枢纽及无线路由两大功能，负责具体的安防报警、家电控制、用电信息采集。通过无线方式与智能交互终端等产品进行数据交互。而安防则作为智能家居系统最基本、最重要的功能之一，更将引领整个智能家居系统的需求。

一、Intel Edison 温控器方案

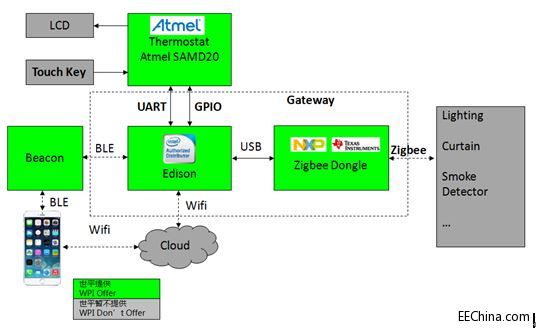

图示1-大联大世平代理的Intel Edison功能框图

1. 功能描述
•    温度测量：使用热敏电阻（NTC）作为前端测量物理量——温度，热敏电阻将现场测得的温度转化为电信号，并将电信号输入到微控制器 ATSAMD20 中进行处理；
•    湿度测量：采用湿敏电阻 HR202 对现场湿度进行采集，湿敏电阻将采集的湿度转化为电信号输入到MCU 进行处理；
•    数据采集：采集到的模拟信号经过 ADC 转化为数字信号，计算采集到的现场温度和湿度；
•    数据显示：将上一步中得到的现场的温度和湿度，通过 LCD 显示出来；
•    温度控制：通过 MCU 控制加热、制冷、吹风阀门的继电器开关动作，来实现温度的调节；
•    无线通信：通过 Intel Edison 做 BLE、WIFI、ZigBee 之间数据转换。

2. 方案特点
•    Intel Quark 处理器是双核Quark、22nm、400MHz、集成Wi-Fi及蓝牙；
•    Quark内部集成有一个X86处理器和一个微控制器内核，可编程的微控制器内核，可以帮助系统管理I/O和其他总线功能。X86处理器则负责支持Linux及其他操作系统；
•    ZigBee 通讯采用 NXP JN5168 无线控制器；
•    MCU 采用 Atmel ARM Cortex-M0+ 32 位 48 MHz 内核SAM D20 微控制器。

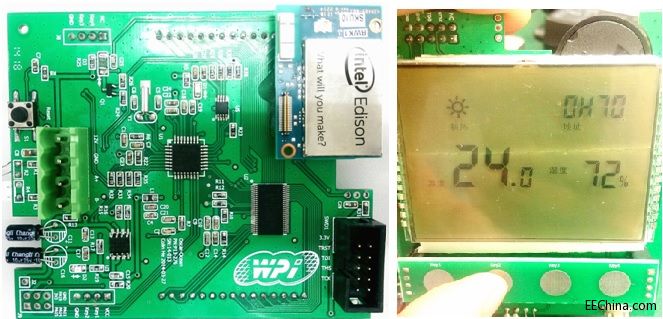

图示2-大联大世平代理的Intel Edison方案照片

二、NXP LPC3240 网关方案


图示3-大联大世平代理的NXP LPC3240智能网关功能框图

1. 功能描述
•    无线通信：符合基于IEEE 802.15.4标准，具有 ZigBee自组网功能，可以与 ZigBee设备联接，进行数据通讯；
•    以太网通信：通过 RJ45 网口传输 ZigBee 收到的数据到计算机显示。

2. 重要特征
•    ARM926EJ-S处理器，CPU时钟运行速率可高达266MHz；
•    无线 ZigBee 通讯采用 NXP JN5168 芯片；
•    采用 TI DP83848K 10/100M以太网收发器。

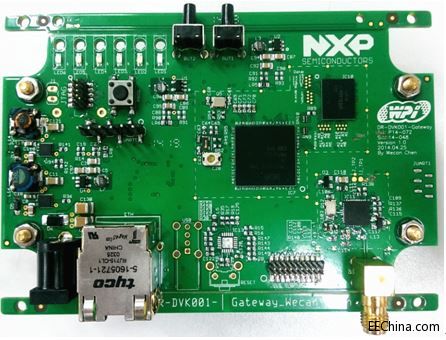

图示4-大联大世平代理的NXP LPC3240智能网关方案照片

三、Intel Quark 网关解决方案

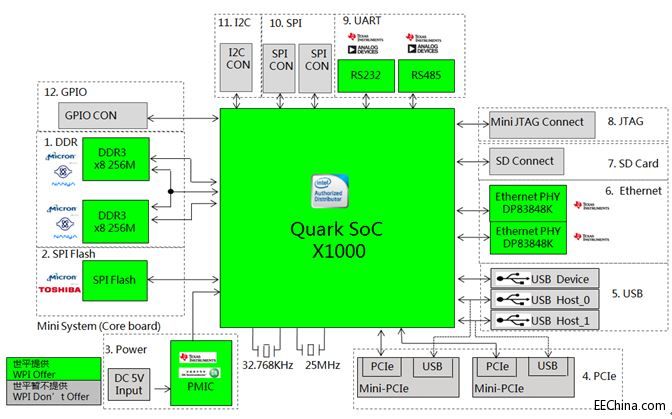

图示5-大联大世平代理的Intel Quark智能网关功能框图

1. 功能描述
•    支持 10/100Mbps 的传输速度以太网；
•    支持 USB 2.0；
•    具有 Mini-PCIE 接口 ，支持蓝牙、 Wi-Fi 和 3G/4G 网络对边缘设备进行数据采集、分析并将其传输至云平台；
•    提供 I2C、SPI、UART 等丰富的拓展 I/O；
•    可支持 ZigBee 无线功能；
•    支持 SD 卡。

2. 重要特征
•    Quark SOC X1000 处理器，400MHz 主频；
•    配置 x 8 256MB DDR3，一片 8MB SPI Flash；
•    支持 1 个 SD 卡；
•    2 个 RJ45 接口，支持 10/100Mbps 的传输速度；
•    2 个 USB 2.0 Host 和 1 个 USB 2.0 Client 接口；
•    2 个 Mini-PCIE 接口，并提供 USB2.0 Host 支持；
•    1 个 RS232 DR9 接口和 1 个 RS485 DR9 接口；
•    1 个 10-pin JTAG 接口；
•    Linux Firmware Pre-Install；
•    Quark Soc X1000 Software Stack。

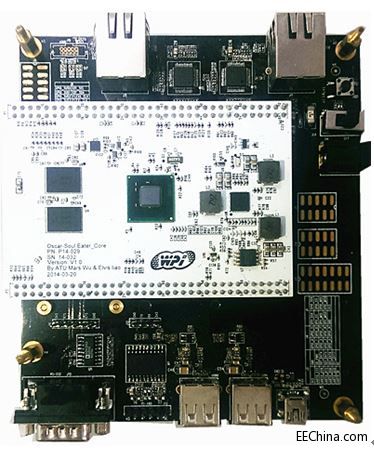

图示6-大联大世平代理的Intel Quark智能网关方案照片

四、TI AM335X 网关解决方案

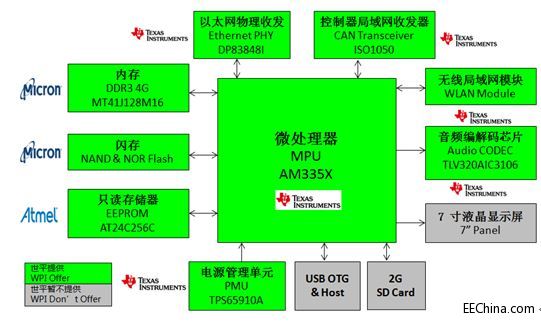

图示7-大联大世平代理的TI AM335X智能网关功能框图

1. 功能描述
•    AM335x 开发板；
•    7 寸液晶显示屏，电阻式触摸屏；
•    10/100/1000Mbps 以太网接口；
•    支持无线局域网；
•    音频输入输出功能。

2. 重要特征
•    720MHz 高速 ARM Cortex-A8 内核；
•    Android，Linux，WinCE 操作系统；
•    分辨率高达 1366 x 768；
•    4G DDR3 内存；
•    可拓展蓝牙、Wi-Fi、ZigBee 功能。

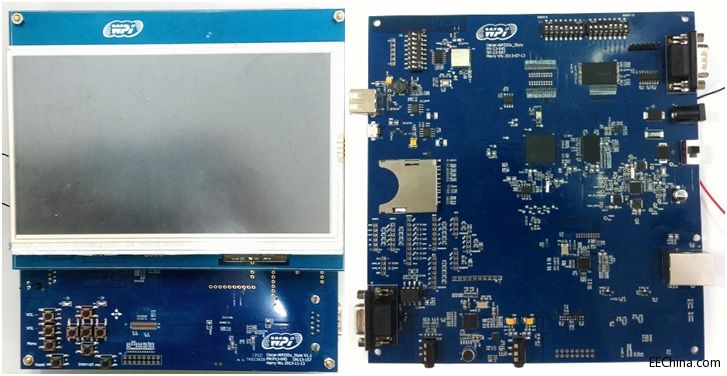

图示8-大联大世平代理的TI AM335X智能网关方案照片
