KNX系统中的“蛋炒饭”

原作者: 九把言收藏邀请

大家可能听过这首歌 – 庾澄庆的《蛋炒饭》，里面的歌词唱到：“嘿，蛋炒饭，最简单也最困难”…

今天我们咱们就来聊一聊KNX系统中的“蛋炒饭”，看起来最简单，但想要完全掌握也并不容易的一个设备——开关驱动器。在KNX系统中，被使用最多的一类设备无疑是开关驱动器，几乎每一个项目中都会用到。大多数情况下，我们可能只是使用了简单的开关功能，最多再加上个场景功能。可实际上目前市场上几个主流厂家的开关驱动器，都或多或少的有些附加功能，可以用于一些相对复杂的应用。下面就让我们一起来看一下。

按照这些功能的类型，我觉得基本上可以总结为六种，它们分别是：

1.基本功能

基本功能当然包括基本的开闭控制功能以及状态反馈，这是开关驱动器最常用的两个功能，缺一不可。除此之外还有驱动器在总线断电、断电恢复后以及下载的时候所要执行的动作。通常会有三个选项：开、关、保持不变。常见的应用比如针对应急照明回路，会要求在总线断电的时候要强制把开关回路的触点接通，以保证应急照明能够开启等。

2.场景功能

这也是一项不可或缺的功能。我在之前的一篇关于场景的文章中提到，实现场景的方式有两种：面板主导型和驱动器主导型。相比之下，驱动器主导型具备一些明显的好处，因此目前市面上大部分主流的驱动器均带有场景功能。通过一个1byte的场景功能对象来进行调用。在参数中设定该输出所参与的场景号和在该场景号中应该执行的动作，一样有三个选项：开、关、保持不变。

3.逻辑功能

为了能够实现一些多条件判断下的动作执行，开关驱动器中通常会自带有逻辑功能。这样可以通过多个触发条件的逻辑判断（与逻辑、或逻辑等），来对驱动器的输出进行控制。比如某些情况下，需要移动感应器和光线的双重条件具备来开启某些灯光，或是面板和时间的双重触发等等，都可以通过驱动器中内置的逻辑功能来实现。我在一篇关于逻辑的文章中还提到利用逻辑来实现多回路控制和单回路控制之间的控制严密性问题，有兴趣的小伙伴可以参考

4.延时功能

延时功能是指驱动器在接收指令之后开始计时，在到达计时时段之后，执行预设的动作。例如在接到触发命令之后，延时3分钟关闭或者打开，或者先打开3分钟之后再自动关闭，或者在一个时间段内进行重复的脉冲输出，等等。比较典型的一个应用就是在楼梯，用户可以通过设在楼梯口的面板打开楼梯的灯光，系统预设延时几分钟，等待用户上完楼梯之后，灯光自动关闭。所以在有些厂家的ETS参数中，干脆直接就把这项功能称之为“楼梯功能”了。

5.优先级功能

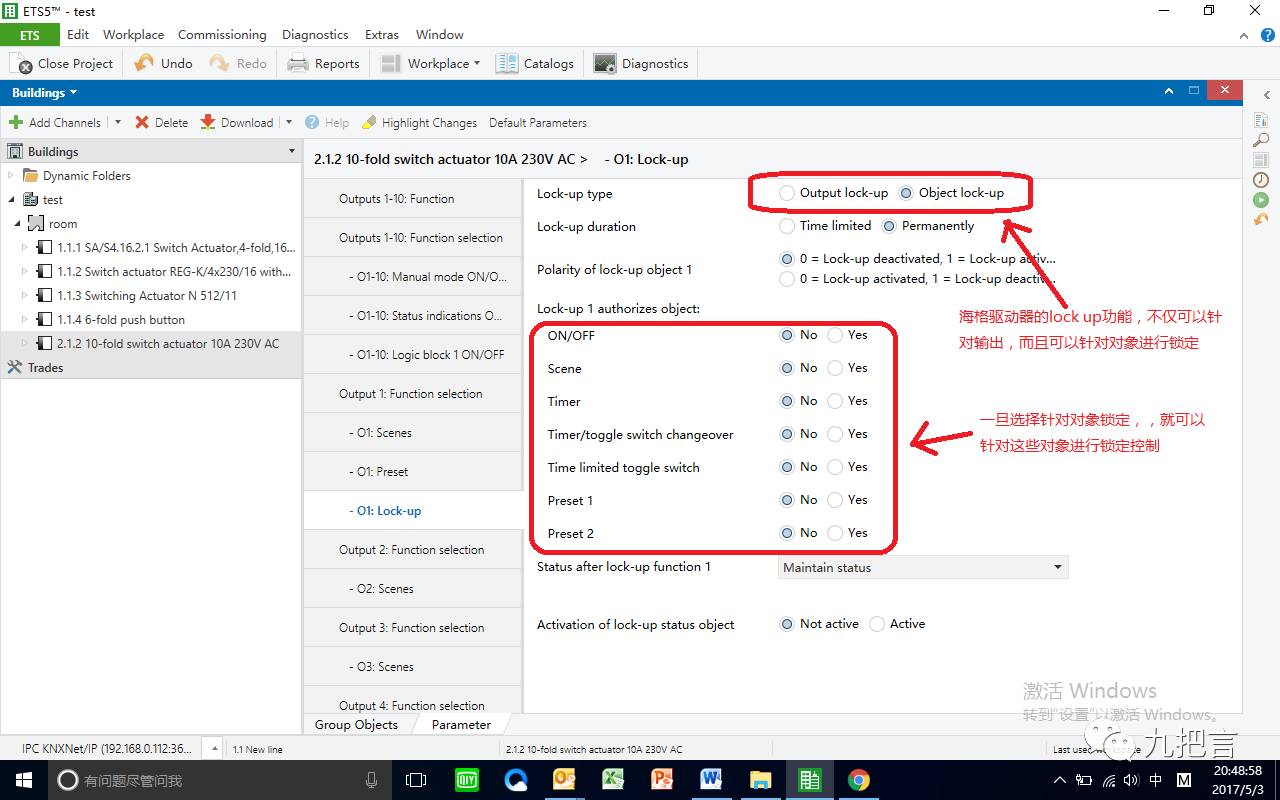

在控制系统中，优先级是个很重要的概念。对于KNX设备来讲，一般常见的优先级控制是一个2bit的对象。通过这个对象控制的输出，是不能通过普通的ON/OFF对象控制来改变的。也就意味着这个2bit的对象控制优先级比ON/OFF对象要高。有些厂家的驱动器中，除了2bit的优先级对象以外，还会有一个优先级别介于2bit的优先级对象和1bit的ON/OFF对象之间的1bit对象，有时被称为”lock up”，有时被称为”safety”，基本上是同一个意思。它的级别比1bit的ON/OFF高，但是使用起来比2bit的优先级对象方便，我个人非常喜欢。有些厂家，比如海格的驱动器，其”lock up”对象不仅可以针对输出锁定，甚至可以针对某个对象进行锁定，比如我可以对场景对象进行状态锁定，或者让逻辑功能的输出失效，应用起来就更加灵活了。
