基于STM32的半产品级的智能贴锁

来自: 机智云 收藏 邀请
现今,随着智能家居热潮的来袭,远程家用智能门锁己经成为了很多家庭的首选。远程家用智能门锁的出现解决了一部分人忘带钥匙的大难题,人们可以通过指纹开锁、密码开锁、刷卡开锁、手势开锁、 发送临时密码开锁、机械钥匙开锁、远程开锁等等方式进行开锁,并且还配备挟持报警功能,防偷窥功能, 大大增加了居室的防盗安全系数。无锁不能发烧友借助机智云平台做的毕业设计就实现了智能门锁功能,。全球领先的物联网开发云服务平台机智云,帮助开发者高效地实现毕设方案的开发,添了开发设计乐趣和便利,让智慧门锁生动起来...



主要讲述正文内容如下:

适用环境:适于用我们家庭中普通的防盗门,只要把本产品贴在门上,连上WIFI,即可让普通的门锁变成智能门锁,无需更换锁芯。本产口具有APP开关门,APP反锁,指纹开门,访客密码开门,门状态监控,室外温度测量的功能。本产品具有以下功能:


  • APP开关门

  • APP开关门

  • 指纹开锁

  • 访客密码开锁

  • 室外温度测量

  • 门状态监控

  • 总体设计方案



门内控制要能实现开锁,反锁,监控门的状态信息等功能,门外终端要能够实现刷指纹,密码输入,发送控制指令给门内控制系统,手机要能够对门内控制系统进行控制。

本设计采用了“机智云”作为的物联网通信方案,使手机应用与门内控制系统可以进行数据的同步。门内控制系统是设计的重心,云端通信、对门进行控制和门外终端进行通信都要依靠此系统才能完成。故本设计了WIFI模组、STM32主控芯片、2.4G无线通信技术、MOS管搭建的H桥电机驱动电路这一方案。STM32主控芯片负责同步云端的数据,与门外终端的通信和对电机的控制。

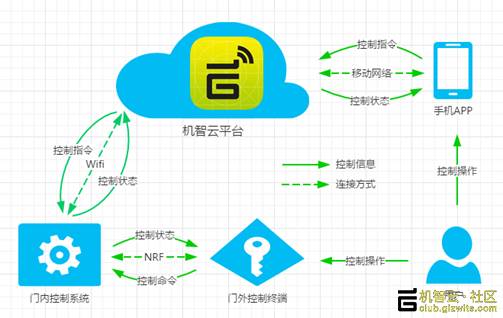

所以整个智能贴锁系统分为手机控制终端、门内控制系统、门外终端三部分组成。如图2.1所示为各个系统之间的联系:

图2.1 总体方案图
门内控制系统
门内控制系统是整个产品的核心的,起着接收门外终端控制指令,接收云端控制指令并执行相关操作,操作完成后还要将数据上传到云端同步的重要功能。
门外终端
为了提供更加好的产品体验,我们设计了这个门外终端。它主要是加装了指纹传感器,让用户可以更加方便的开门,不再需要要拿出手机,打开APP等诸多操作。同时,门外终端还有一个矩阵键盘,用于访客密码的输入。这个使用场景是:如果你家里请了一个钟点工之类的,你又不放心把密码或者加入他的指纹,那么我们就可以使用访客密码这个功能,这个密码由MCU随机生成,然后上传云端,你再把这个密码发给他,当他使用后,这个密码会自动报废,然后再生成一个随机密码上传云端,这样做的目的是为了防止有些用户忘记修改密码,从而产生安全隐患。门外终端还加装了一个温度传感,这样做的原因是因为在冬天的时候,你往往很难感知到室外的温度,不知道要穿多少衣服,但是有了我们这个功能,你把开APP就可以知道室外温度,多一点点人性化的关怀。

视频地址:

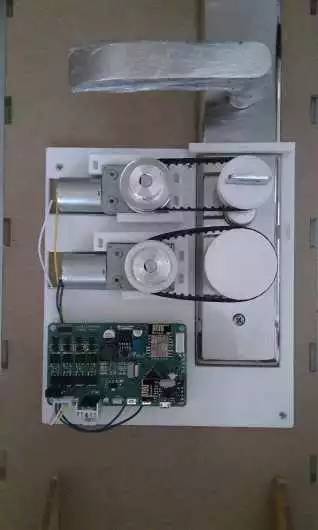

实物图:门内控制系统:

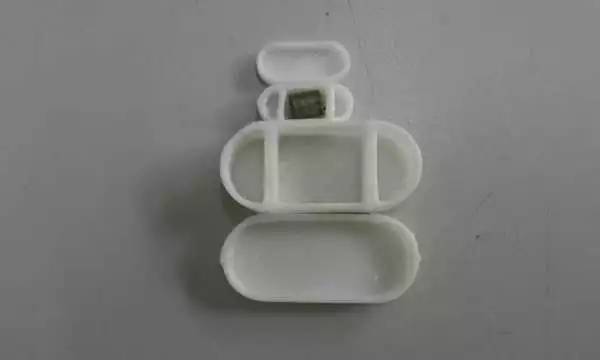

这个是磁铁,用来感觉开关门的,在门内控制系统的右侧装有干簧管:

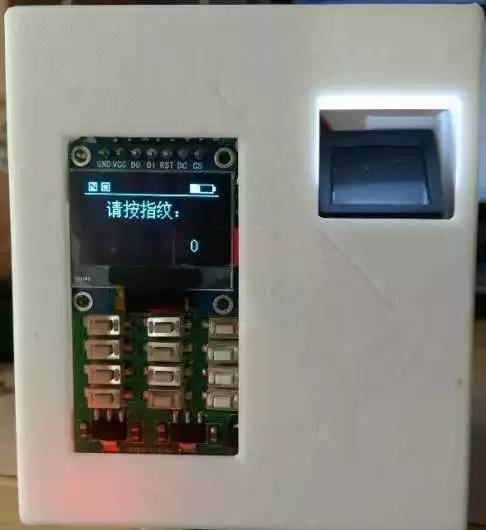

门外终端:

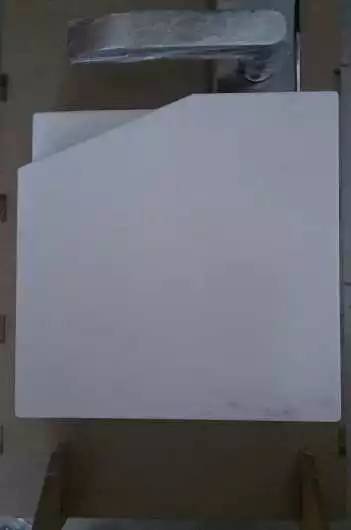

只要把白色的贴在我们家里的门的后面,再为钥匙适配一个合适的套筒,就可以把普通的防盗门变成智能门锁。

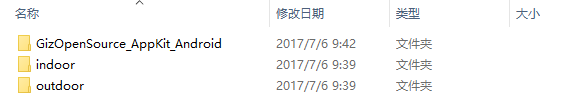

#文件目录
SmartStickLock
  |——indoor
  |   |——PCB
  |   |——CODE
  |——outdoor
  |   |——PCB
  |   |——CODE
  |——GizOpenSource_AppKit_Android
  |——README.md
