思凯越Z-wave智能机械阀

思凯越Z-wave智能机械阀

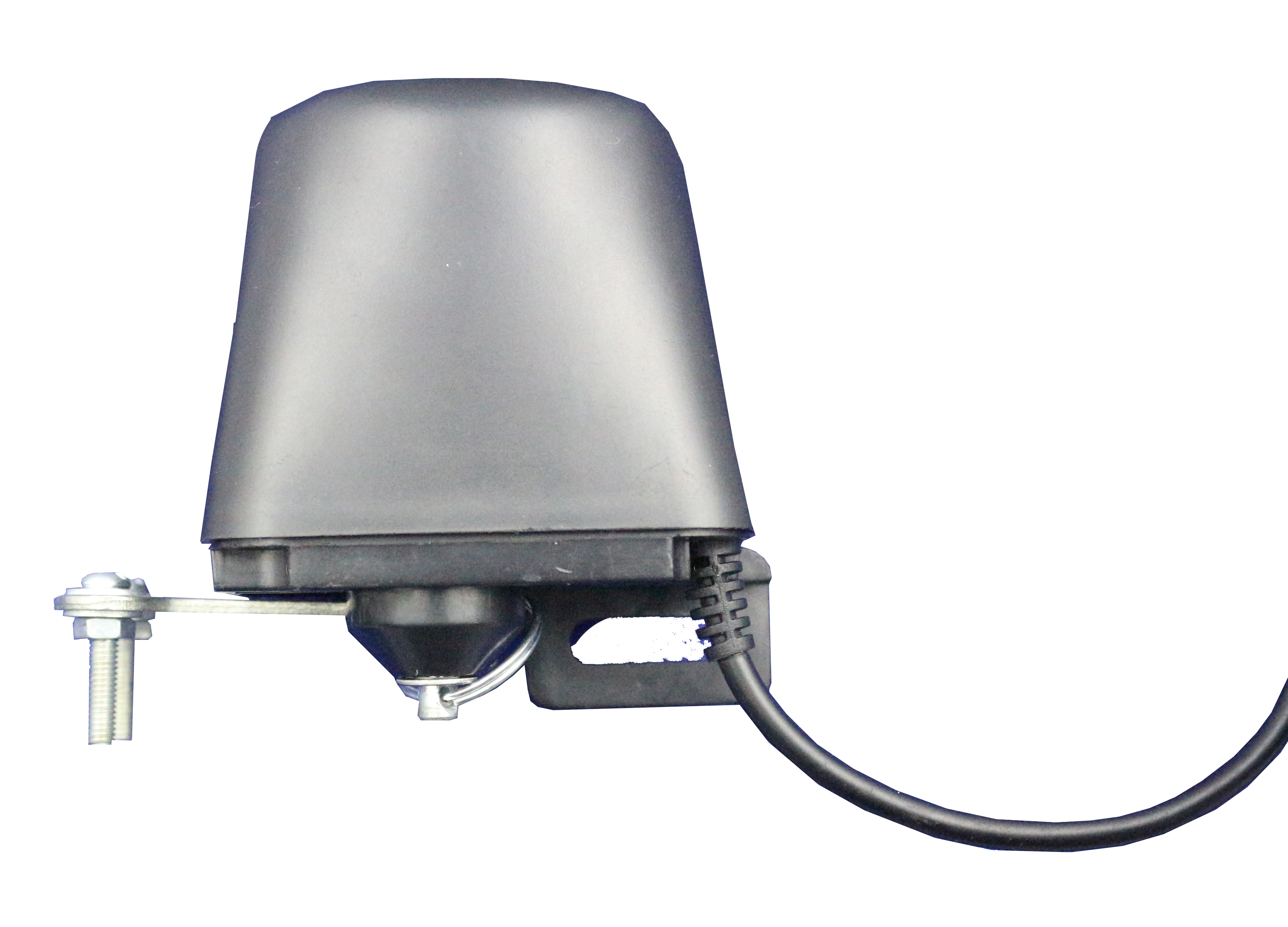

产品名称：智能机械手
产品编号：ZC-KF1
主要特性:
l电压：12V/ 1A
l通讯技术：Z-Wave 868.42MHz\908.42MHz

l无线距离（户外）：30m
l阀门压力：1.6Mpa

l扭矩：30~60kg.cm

l自动关阀时间：5~10秒电动关阀时间：5~10秒

l尺寸CM：9.5*7*8.5

l重量：135g

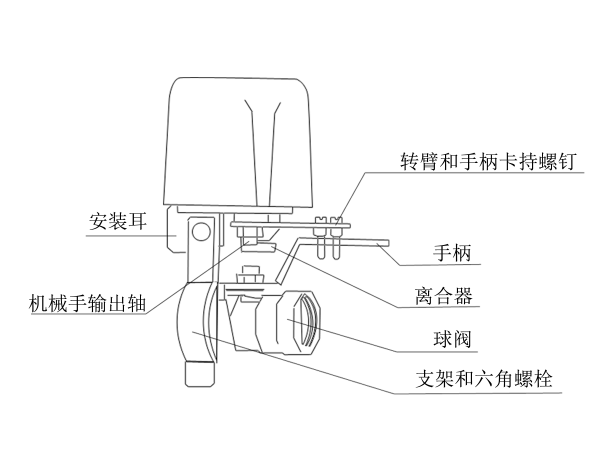

安装说明

思凯越Z-wave智能机械阀

1.加入移除设备： 按动位于正上方加入/移除按钮。按动次数：1.5秒内连续按动三次，指示灯闪烁。注意：设备在加入/移除时，建议离主机距离不要超过1米。手动开关设备时间隔应大于1.5秒。若控制器没有接收到信号，可以适当的多按几次加入/移除按钮。2.对管道阀门用户，原用户总球阀尽量设计安装在便于手动操作的位置。阀门控制机械手应安装于原入户总燃气球阀门，两片支架半球圆部夹持着阀门无手柄一段的六方或八方上，两片支架长柄夹持住机械手的安装耳，注意带螺丝的一片支架的长柄段部应夹在安装耳有导向条的一侧，用两支M6*16的六角螺栓拧入支架两端螺孔， 将 两支架初步安装好，先不要拧紧螺栓；将两转臂钉对称卡持好阀门手柄两侧边，用十字螺丝起和7#扳手拧紧两只M4螺母；此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线；用10#扳手或梅花扳手， 最好用套筒扳手拧紧两支M6*16六角螺栓。机械手外壳不要紧贴墙面， 应距离墙面20mm以上安装。3.钢瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即可。4.由于停电、检测、维修、安全等需要，可手动关闭延期阀门；用手指拉动离合器拉环，并保持不要松开手指，90度转动手柄，手动开、关阀门；直到手柄开、关至止点，再拉开拉环，轻微拨动手柄，离合器可弹回复位。李立民（jony）
